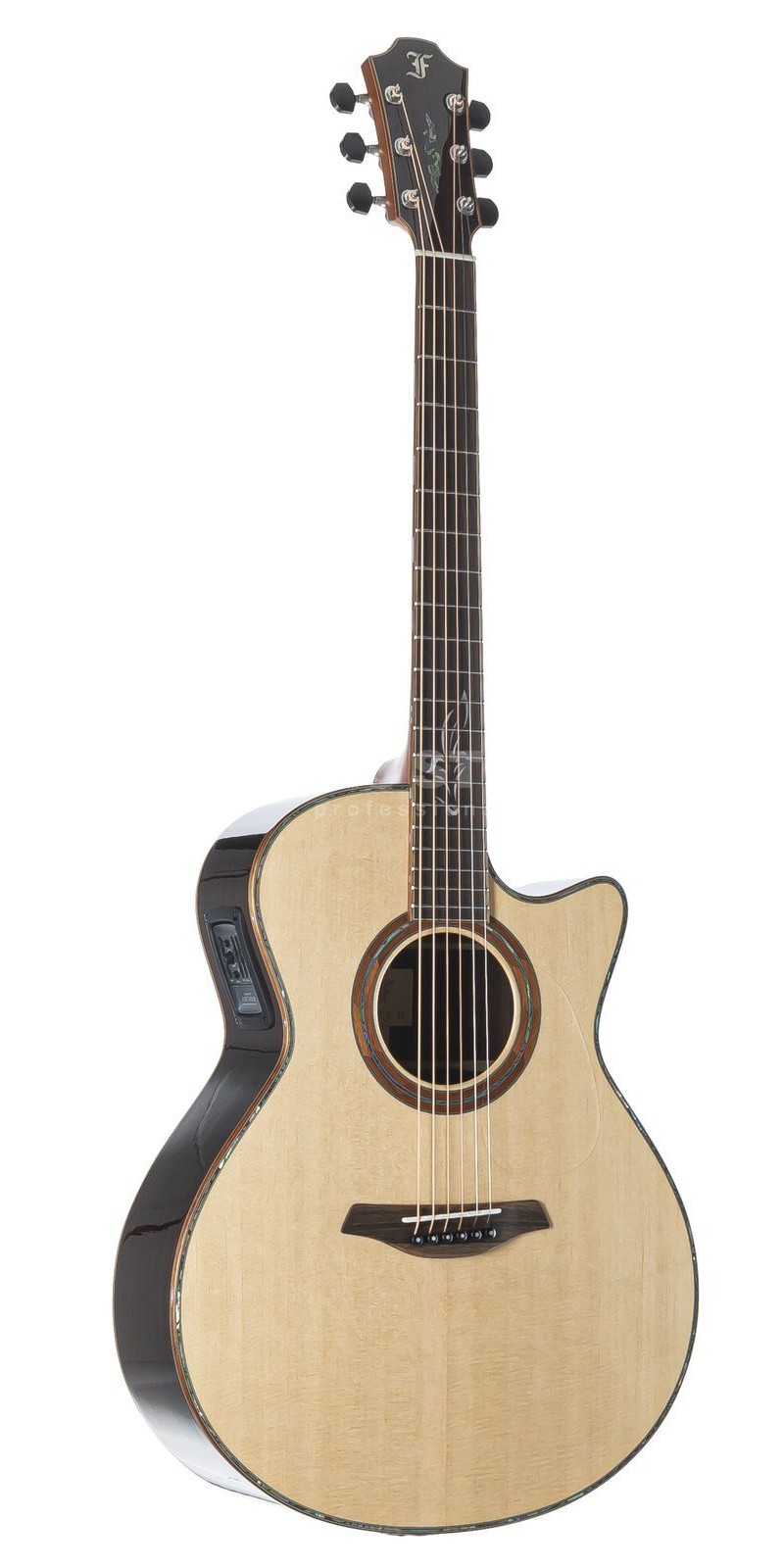

Afb. 1: Furch Grand Auditorium Red series
Inspiratie en ontwerp
Het model dat u hiernaast ziet is het Grand Auditorium model van het merk Furch (red series) dat diende ter inspiratie voor het instrument dat ik van plan ben te gaan maken. Er is gekozen voor dit model omdat het zich leent voor een grote variëteit aan stijlen, wat uiteindelijk resulteert in een erg veelzijdig instrument, en het grote(re) speelcomfort t.o.v. de meer traditionele modellen. Daarbij heeft het instrument een hele frisse, moderne uitstraling die sterk tot mijn verbeelding spreekt.
Werktekening
Vooraleer je van start kunt gaan met de bouw dien je over een werktekening te beschikken van het model dat je van plan bent te gaan bouwen. Deze werktekening bevat alle noodzakelijke informatie met alle technische details om met de bouw van je instrument start te kunnen gaan. Dit soort bouwtekeningen zijn online onder meer hier verkrijgbaar.
Deze bouwtekeningen worden in digitaal (PDF) formaat aangeleverd en dien je vervolgens zelf te (laten) printen in A0 formaat. Het strekt tot aanbeveling om de tekening die de vorm van de klankast bevat dubbel te laten afdrukken, zodat je later die kunt gebruiken voor het maken van een tekenmal.

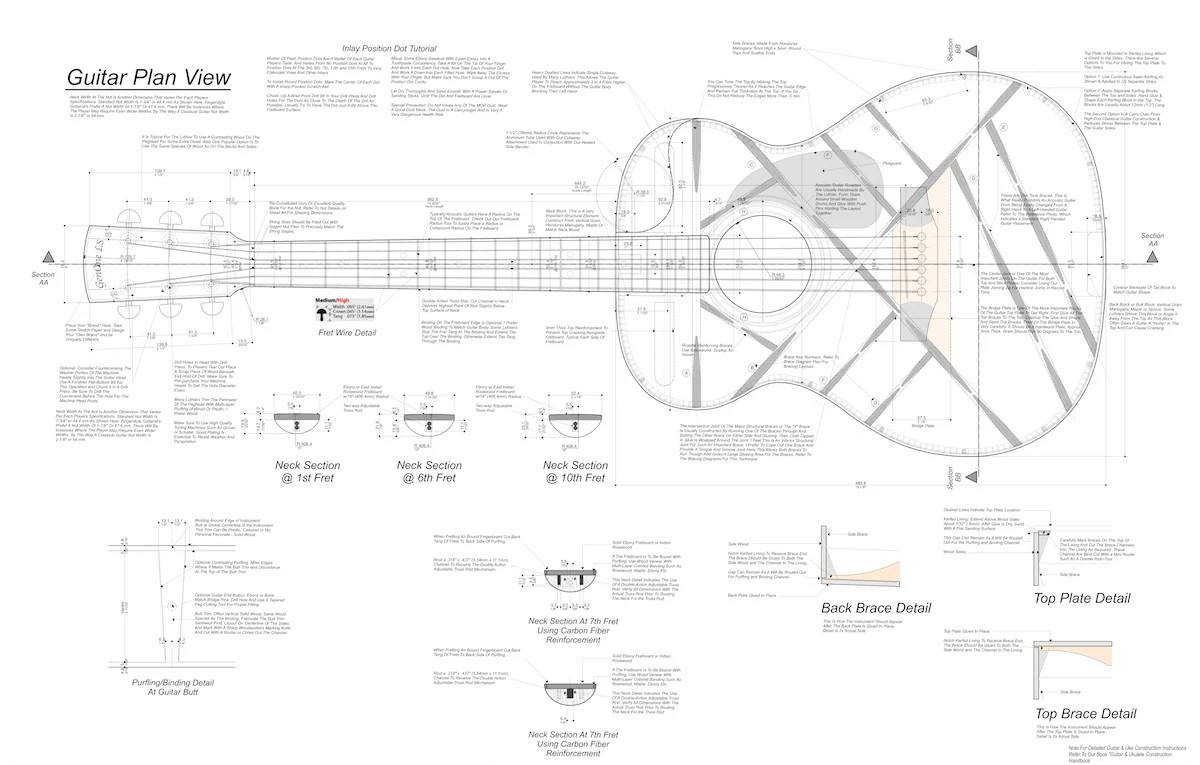

Afb. 2: Voorbeeld bouwtekening
Materialen
Naast een bouwtekening dien je uiteraard over bouwmateriaal te beschikken. Er zijn diverse webshops in binnen- en buitenland waar je hout en accessoires voor instrumentbouw kunt bestellen. Onderin deze pagina is een sectie opgenomen met links naar websites waar je materiaal kunt bestellen. Voor het voorblad is gekozen voor Europees Sitka Spruce (vuren) (afb 3). Dit is een houtsoort die veel wordt gebruikt in de intrumentbouw vanwege zijn uitstekende klankeigenschappen. De code rechtsbovenin geeft de houtsoort + de kwaliteitsklasse aan: SS staat voor sitka spruce en het aantal "A"-tjes de kwaliteit, waarbij 4 x A staat voor de allerhoogste kwaliteit.
Voor de zijkanten en achterblad is gekozen voor Mexicaans Granadillo (afb. 4 en 5). Granadillo is een hardhoutsoort die voorkomt in centraal en zuid Amerika en die over ongeveer dezelfde toonkarakteristieken beschikt als (indisch) pallisander dat veelal gebruikt wordt in gitaarbouw. Het hout heeft een hele mooie tekening en het (veel lichtere) spinthout contrasteert mooi met de rest van het materiaal.
Voor de hals + hielblok (afb. 6) is gekozen voor (swietenia) mahonie. Een houtsoort die gangbaar is voor dit soort toepassingen.

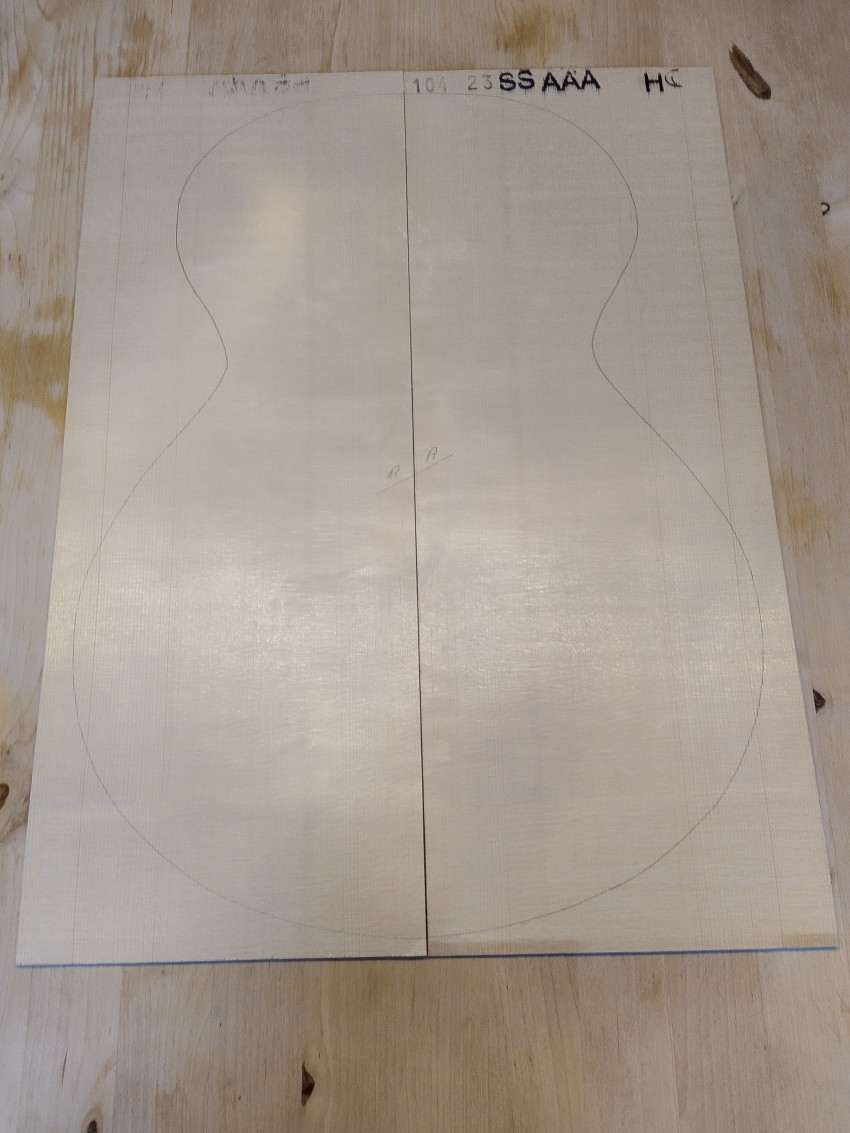

Afb. 3: voorblad Europees sitka spruce

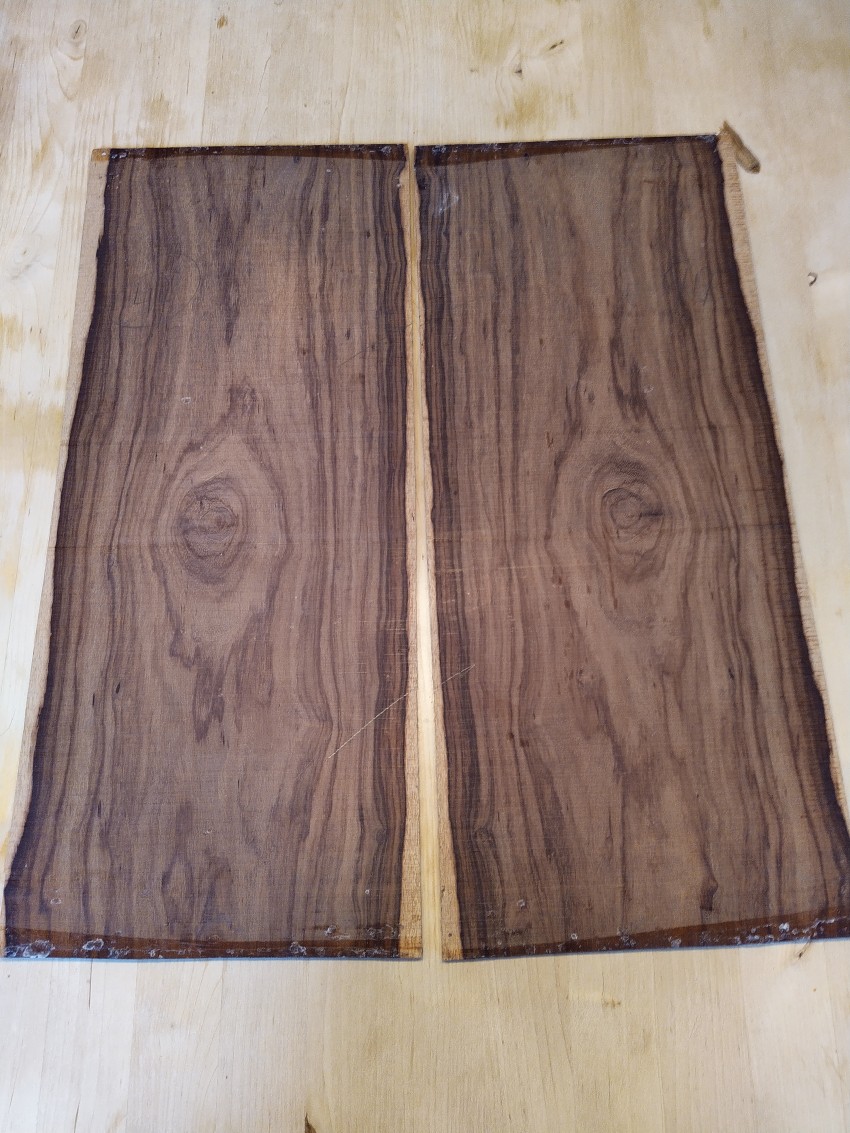

Afb. 4: achterblad Mexicaans Granadillo

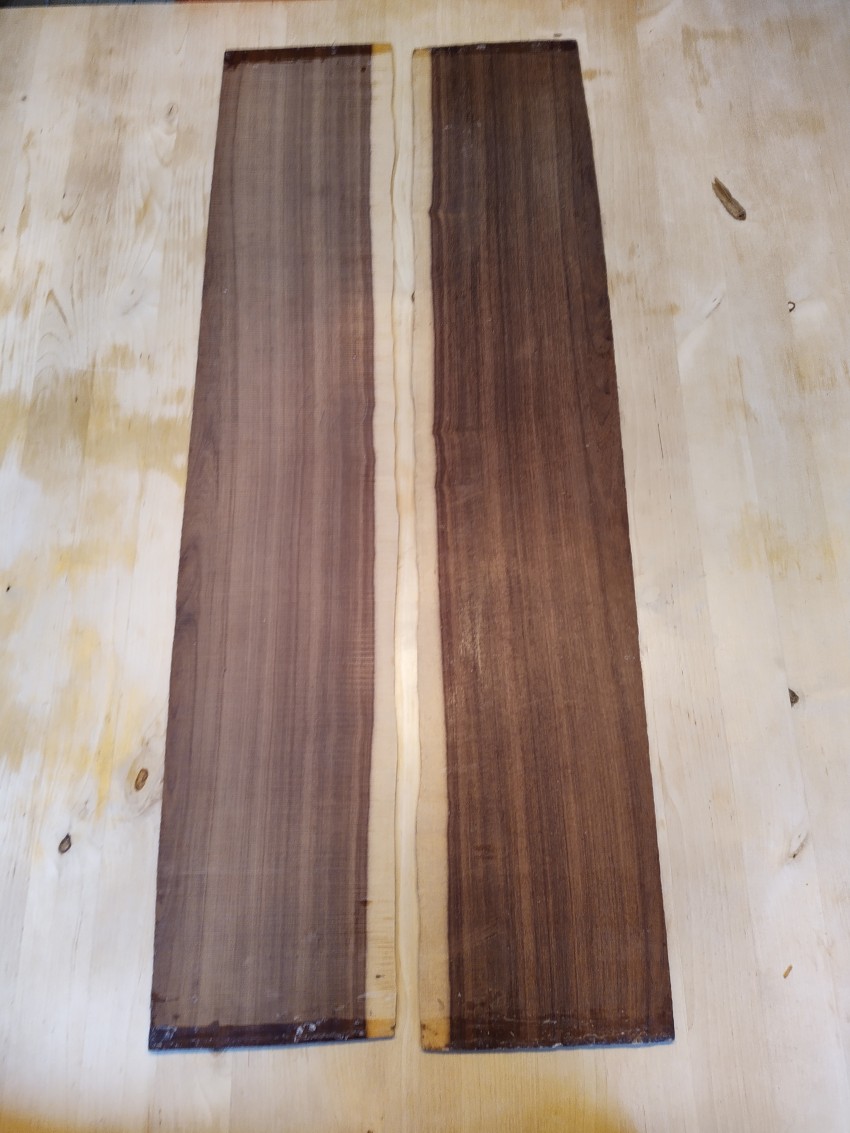

Afb. 5: zijkanten Mexicaans Granadillo

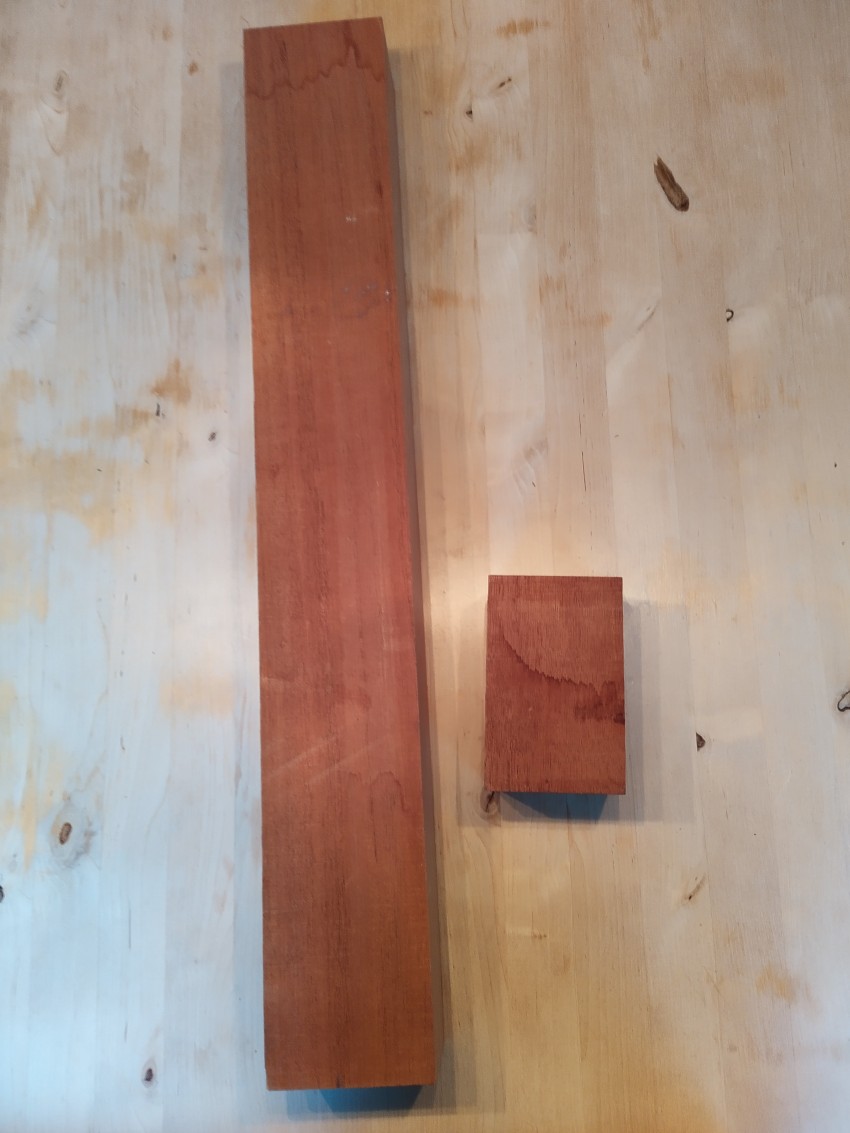

Afb 6. Hals + hielblok: swietenia mahonie
